深圳市创想激光科技有限公司

激光擦板机由我公司研发一款新型线路板清洗设备，代替传统用纤维棒和橡皮擦板机。激光擦板机输出激光，再经超高速扫描振镜系统实现清洗功能，电光转换效率高，采用风冷方式冷却，整机体积小巧，输出光束质量好，可靠性高，超长的运行寿命，节能、速度快、精度高、稳定性强、操作灵活。主要是应用于对U盘线路板、相机线路板、读卡器线路板等表面清理，使线路板导电性能更强、接触性更好、邦定效果更佳，且擦板速度是传统人工擦板速度的10倍。

技术特点：

    1、采用激光擦板，提高生产效率和产品质量，节省人工成本；

    2、适用于不同大小、不同形状的PCB板，通用性广；

    3、输出激光光斑较小，擦板线条较细。

    4、激光光束质量好、稳定性高、擦板效果好、生产效率高、无耗材免维护。

    5、软件操作方便快捷，易学易用，可根据产品形状编辑不同擦板轨迹；

    6、重复精度高，适合于批量生产、符合国家绿色环保；

    7、可配视觉定位，大大提高生产效率。


应用领域：
应用于U盘、相机、读卡器、鼠标、控制卡等集成线路板行业，用于表面快速清理，产品接触性能好、不良率低。激光加工原理

激光加工的原理和凸透镜汇聚太阳光引燃火柴的原理基本上是一样的。由发光介质发出的激光经过一系列的处理，经透镜聚焦后将能量高度集中在一个很小的范围，如果被加工的材料对该激光的吸收较好，那么被照射区域的材料就会因为吸收了激光的能量而迅速升温。根据材料性质的不同（如熔点、沸点、产生化学变化的温度），工件将会发生一系列的物理或化学变化，比如融化、气化、生成氧化物、变色等等。这就是激光加工的原理

2、 光纤激光擦板特点

输出激光光斑较小，更适合一些较精细表面处理。

光束质量好，输出激光稳定性高，处理效果较易调试。

激光脉宽幅度大，适用材料范围广泛

脉冲重复频率高（20KHz到100KHz）；非常适合于高速处理表面。

取代传统橡皮擦、纤维棒擦板机，速度快、省人工及耗材，更稳定

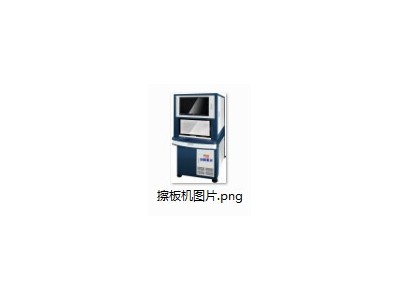

3、整机效果及外形尺寸



机器外形尺寸：主机系统：860mm×750mm×1500mm

4、 适用材料范围

主要广泛应用于绑定行业，提高焊线机焊线的成功率及牢固性
